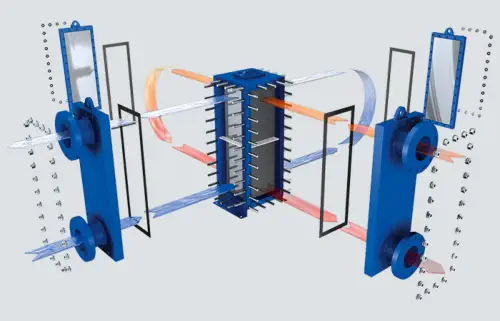

A gama de permutadores de placas da Kelvion é uma das mais extensas disponíveis no mercado. Compreende permutadores de placas com juntas, permutadores brasados e permutadores totalmente soldados. Para cada um desses tipos a Kelvion desenvolveu variantes que atendem a aplicações e/ou condições específicas. Permutadores de Placas Soldadas Gama Kelvion Bloc (KºBloc) Permutadores de calor de placas soldadas Kelvion KºBloc para aplicações na indústria do petróleo e indústria química e petroquímica entre outros. O permutador de calor Kelvion KºBloc é um permutador de placas totalmente soldado e utilizado principalmente nas indústrias do petróleo, química e petroquímica. Diz-se que é totalmente soldado porque as placas são soldadas umas às outras. No entanto o permutador pode ser aberto para inspecção e limpeza através da remoção dos painéis lateriais. A construção robusta consiste co conjunto de placas soldadas, de quatro colunas, tampos superior e inferior assim como os quatro painéis laterais já anteriormente referidos. A Kelvion disponibiliza dois tipos de placas, uma com geometria Chevron e a outra Double Dimple . A primeira é mais eficiente e permite equipamentos mais compactos. A segunda geometria, Double Dimple , possui um canal mais amplo e com por isso é mais adequado para aplicações com fluídos muito viscosos e/ou que tenham sólidos em suspensão ou também para aplicações sob vácuo. As principais vantagens deste tipo de permutador são: Conjunto de placas totalmente soldado, sem juntas entre elas Compacto…ocupa pouco espaço em planta Acesso a ambos os circuitos Para aplicações de até 400ºC , temperaturas que um permutador de placas com juntas não pode operar Pressões de trabalho de até 50 bar(g) Facilidade de limpeza…podendo ser química ou através de jacto de água a alta pressão Benefício adicional…a robustez inigualável da projecto da Kelvion A gama da Kelvion consiste de 6 modelos com tamanhos de placas de 200 mm a 1200 mm. Pode ser montado na popsição vertical ou horizontal. O material das placas é determinado em função da aplicação e pode ser um dos seguintes: AISI 304L, AISI 316L, SMO254, Titânio, 904L, Niquel 201, liga C2000, C-276. Outros materiais estão disponíveis sob consulta. Gama Kelvion Flex (KºFlex) Permutadores de calor soldadas Kelvion KºFlex, uma nova dimensão em flexibilidade e eficiência. Os permutadores de placas soldadas Kelvion KºFlex são a solução perfeita para liar com fluídos gasosos, líquidos e com mudança de fase nas indústrias química, petroquímica e na geração de energia entre outras. Com uma faixa de temperaturas de trabalho entre os -200ºC e os 550ºC e pressões de até 100 bar, fazem deste tipo de permutador de placas a escolha lógica para uma operação isenta de problemas. A geometria de placas é assimétrica. Num circuito temos canais que se assemelham a tubos e no outro canais ondulados característicos de permutadores de placas. Altos caudais com diminutas perdas de carga são conseguidos nos canais tubulares. Nos canais ondulados consegue-se uma alta turbulência resultando em elevados coeficientes de transmissão de calor. Resumindo, temos alta eficiência de permuta com baixas perdas de carga. Os permutadores de placas Kelvion da gama KºFlex são fabricados a partir de módulos e envólucros padronizados, mas o tamanho e posição das ligações são determinados em função do processo e do lay-out da instalação. Tamanhos padronizados de 2.500 m² e soluções customizadas de até 12.000 m² podem ser fabricados. Os permutadores de placas Kelvion KºFlex são uma alternatica de baixo custo de investimento quando comparado a outras soluções porque a sua alta eficiência de permuta resulta em permutadores compactos e por isso que necessitam de menos material. Também o custo de instalação é reduzido devido ao tamanho compacto. Principais vantagens da gama de permutadores Kelvion KºFlex: Pressões de operação de até 100 bar nos canais ondulados Operação segura devido à construção totalmente soldada (projecto estanque) Módulos e envólucros padronizados para soluções mais económicas Reduzido espaço em planta e baixo peso Perdas de cargas mínimas mesmo com grandes caudais Conhecimento e experiência de longa data em vários segmentos da insdústria combinados com a fiabilidade do fabrico da Kelvion. A extrema flexibilidade dos permutadores de placas Kelvion da gama KºFlex, pode ser verificada nos vários exemplos de envólucro que mostramos a seguir: Gama Kelvion Rekuluvo / Rekugavo Seja em centrais térmicas alimentadas por combustíveis fósseis, em plantas de incineração, indústria química, refinarias, siderurgias, processamento de madeira e no fabrico de pasta e papel, cimento ou em muitos outros segmentos da indústria, os permutadores de calor de placas Kelvion Rekugavo e Rekuluvo estão a conquistar o mercado devido às importantes vantagens tecnológicas quando comparados às soluções convencionais. Por exemplo possuem maior fiabilidade operacional porque são equipamentos totalmente soldados e estáticos em contraste com as soluções regenerativas convencionais que são activos, isto é tem partes móveis. O facto dos permutadores Kelvion Rekuluvo e Rekugavo serem estáticos significa que não necessidade de motores, rolamentos, transmissões porque não movimento algum. Isto reduz o custo de instalação e manutenção assim como o desgaste. Economia de espaço em cada aplicação Graças ao seu desenho compacto sem que isso se deva a compromissos noutras áreas, os permutadores Rekugavo e Rekuluvo podem ser perfeitamente adaptados a qualquer engenharia de processo ou requesito de espaço. O desenho compacto permite uma instalação rápida com canais verticais por onde passam os fluídos de pequena altura para simplificar a limpeza. Fácil manuseio e considerável potencial de economias significam um progresso genuíno. De uma forma geral, os permutadores Rekugavo e Rekuluvo são ambos adequados para caudis pequenos e muito grandes de ar, gases de exaustão ou outros gases. Ambos os sistemas demonstram a sua capacidade em particular como recuperadores de calor entre dois fluxos gasosos, por exemplo, pré-aquecimento do ar de combustão, para instalações de denitrificação catalítica em gamas de baixas poeiras, purificação térmica de gases secagem, aquecimento ou arrefecimento de gases. Taxas de recuperação em excesso a 90% e estanqueidade de 99,9% são possíveis. Alguns benefícios dos permutadores Kelvion: Reduzido consumo energético Máxima estanqueidade Altamente compacto Alta eficiência de permuta Montagem modular, resulta numa rápida instalação e óptima adaptabilidade ao processo e instalações do cliente Facilidade de limpeza devido à altura reduzida das placas Exemplos de aplicações típicas: Centrais Térmicas a combustíveis fósseis e plantas de incineração: Pré-aquecimento de ar de combustão utilizando o REKULUVO é especialmente adequada para aplicações de protecção ambiental com objectivo à desnitrificação. O permutador de calor pode ser instalado por cima ou acoplado aos conversores catalíticos para economia de espaço. Indústrias Químicas e refinarias: Vasta gama de aplicações: Pré-aquecimento de ar de combustão, desnitrificação ou sistema de pós-combustão no sector de protecção ambiental ou arrefecimento de gases de exaustão ou do gás em si. Outros segmentos da indústria onde se encontram aplicações são: Siderurgias Cimento Processamento de madeira Fabrico de papel Sistemas de desnitrificação, arrefecimento ou aquecimento de gáses
